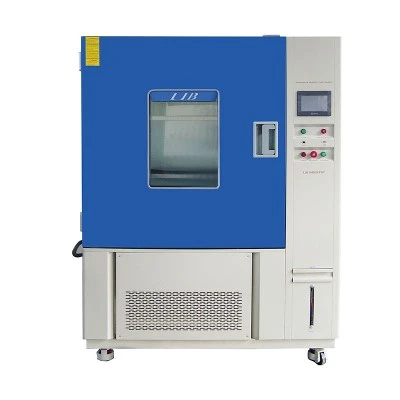

Buồng đo độ ẩm nhiệt độ hoạt động như thế nào để kiểm tra PCB?

Khi nói đến bảng mạch in (PCB), độ tin cậy trong điều kiện môi trường khắc nghiệt quyết định độ an toàn, tuổi thọ và sự tuân thủ của sản phẩm. Cho dù thiết bị được sử dụng trong ô tô, điện thoại thông minh hay hệ thống hàng không vũ trụ thì ngay cả độ ẩm nhỏ nhất-gây ra sự ăn mòn hoặc áp lực nhiệt độ cũng có thể gây ra hỏng hóc. Việc kiểm tra các yếu tố này trong môi trường phòng thí nghiệm được kiểm soát là điều cần thiết để đảm bảo-độ bền lâu dài và tuân thủ chứng nhận toàn cầu.

LIBBuồng đo độ ẩm nhiệt độ để kiểm tra PCBtái tạo-những thách thức thực tế về môi trường trên thế giới-nhiệt độ dao động, sự thay đổi độ ẩm nhanh chóng và các hiện tượng ngưng tụ-để đánh giá hiệu quả hoạt động của PCB theo thời gian. Với khả năng kiểm soát chính xác, kết quả có thể lặp lại và tuân thủ các tiêu chuẩn IEC 60068, ISO 16750 và UL 2580, các buồng này giúp nhà sản xuất dự đoán lỗi trước khi đến tay khách hàng.

Kiểm tra PCB là gì và Buồng đo độ ẩm nhiệt độ

Kiểm tra PCB là quá trình xác minh cách các bảng mạch in phản ứng với áp lực môi trường như nóng, lạnh và độ ẩm. Các thử nghiệm này cho thấy các điểm yếu tiềm ẩn như vết nứt ở mối hàn, sự tách lớp hoặc sự ăn mòn.

A buồng nhiệt độ độ ẩmcung cấp một môi trường ổn định, nơi nhiệt độ và độ ẩm có thể được điều chỉnh chính xác. Hệ thống có thể mô phỏng các điều kiện từ–70 độ đến +150 độVà20 %–98 % RH, cho phép các kỹ sư quan sát cách hoạt động của PCB trong quá trình luân chuyển nhiệt, lão hóa lâu dài hoặc thay đổi nhiệt độ nhanh chóng.

Trong thử nghiệm môi trường, độ lặp lại và độ chính xác là rất quan trọng. Phòng thường duy trì± 0,5 độ dao động nhiệt độVà± 2,5 % độ lệch độ ẩm RH, đảm bảo rằng mỗi lần chạy thử đều tạo ra dữ liệu có thể so sánh được. Bằng cách bắt chước-các yếu tố căng thẳng trong thế giới thực-chẳng hạn như sự ngưng tụ trong quá trình chuyển đổi nhiệt độ-, các buồng này ngăn chặn các khuyết tật tiềm ẩn tiếp cận dây chuyền sản xuất.

Buồng độ ẩm nhiệt độ đóng một vai trò quan trọng trong việc xác nhận độ tin cậy của PCB trong các ngành công nghiệp như điện tử ô tô, hệ thống hàng không vũ trụ và thiết bị tiêu dùng. Khi các linh kiện điện tử trở nên nhỏ hơn và phức tạp hơn, việc đảm bảo sự ổn định của chúng trong điều kiện nhiệt độ và độ ẩm biến động ngày càng trở nên quan trọng. Bằng cách tái tạo khí hậu khắc nghiệt-từ độ ẩm nhiệt đới đến giá lạnh Bắc cực-các kỹ sư có thể xác định các điểm yếu của vật liệu và cải thiện thiết kế PCB trước khi sản xuất hàng loạt.

Ngoài ra, việc kiểm tra độ ẩm theo nhiệt độ còn hỗ trợ việc tuân thủ các tiêu chuẩn quốc tế bao gồm IEC 60068, JEDEC JESD22 và MIL-STD-810. Những thử nghiệm nghiêm ngặt này cung cấp cho nhà sản xuất dữ liệu có thể kiểm chứng để kiểm soát chất lượng, chứng nhận sản phẩm và đảm bảo cho khách hàng. Bằng cách này, buồng đo nhiệt độ, độ ẩm không chỉ là một công cụ kiểm tra-mà còn là một phần thiết yếu để đảm bảo hiệu suất lâu dài, độ tin cậy và an toàn trong mọi sản phẩm điện tử.

Ưu điểm của buồng đo độ ẩm nhiệt độ LIB để kiểm tra PCB

Tên	Buồng đo nhiệt độ và độ ẩm
Người mẫu	TH-100	TH-225	TH-500	TH-800	TH-1000
Kích thước bên trong (mm)	400*500*500	500*600*750	700*800*900	800*1000*1000	1000*1000*1000
Kích thước tổng thể (mm)	860*1050*1620	960*1150*1860	1180*1350*2010	1280*1550*2110	1500*1550*2110
Dung tích	100L	225L	500L	800L	1000L
Phạm vi nhiệt độ	-20 độ -+150 độ
Loại thấp	A: -40 độ B: -70 độ C -86 độ
Phạm vi độ ẩm	20%-98%RH
Độ lệch nhiệt độ	± 2,0 độ
Tốc độ gia nhiệt	3 độ / phút
Tốc độ làm mát	1 độ / phút
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu có thể lập trình, Giao diện đa ngôn ngữ, Ethernet , USB
chất làm lạnh	R404A, R23
Chất liệu bên ngoài	Tấm thép có lớp phủ bảo vệ
Chất liệu nội thất	Thép không gỉ SUS304
Cấu hình tiêu chuẩn	1 lỗ cáp (Φ 50) có phích cắm; 2 kệ
Chức năng hẹn giờ	Có thể cài đặt 0,1~999,9 (S,M,H)

Các thử nghiệm môi trường PCB thường bao gồm ba giai đoạn:

Bước 1: Kiểm tra chu trình nhiệt
PCB phải chịu sự thay đổi nhiệt độ lặp đi lặp lại để kiểm tra xem các mối hàn và vật liệu giãn nở và co lại như thế nào. Buồng LIB đẩy nhanh quá trình này bằng cách sử dụng tốc độ làm nóng và làm mát3 độ / phútVà1 độ / phút, rút ​​ngắn thời gian thử nghiệm trong khi vẫn duy trì độ chính xác.


Ưu điểm LIB:Kiểm soát nhiệt độ PID ổn định và cảm biến PT100 Loại A (độ chính xác ± 0,001 độ) đảm bảo mỗi chu kỳ nhiệt đều nhất quán, cung cấp dữ liệu ứng suất đáng tin cậy để phân tích độ mỏi.

Bước 2: Kiểm tra nhiệt độ ẩm
Kiểm tra độ ẩm cho thấy độ ẩm ảnh hưởng như thế nào đến khả năng cách điện và ăn mòn. Một thách thức lớn làsự hình thành sương-khi không khí ẩm ngưng tụ trên PCB lạnh.


Ưu điểm LIB:Để ngăn chặn sự ngưng tụ, buồng LIB sử dụng mộthệ thống thanh lọc nitơ-, thay thế không khí ẩm và giảm thiểu sự tích tụ sương. Điều này giữ cho bề mặt PCB khô ráo và ngăn ngừa đoản mạch hoặc oxy hóa, đảm bảo môi trường thử nghiệm luôn ổn định.

Bước 3: Kiểm tra độ ổn định và lão hóa lâu dài-
PCB được giữ ở điều kiện độ ẩm-nhiệt độ cố định (ví dụ: 85 độ / 85 % RH trong 500 giờ) để đo mức độ suy giảm hiệu suất.


Ưu điểm LIB:Buồng LIB duy trì luồng không khí đồng đều bằng-quạt ly tâm đa hướng, đạt được sự phân bổ nhiệt độ và độ ẩm đồng đều mà không có điểm nóng hoặc ẩm ướt. Kết hợp với tính năng ghi dữ liệu và giám sát từ xa, nó cho phép thử nghiệm trong thời gian dài,-có thể theo dõi, đáp ứngIEC 60068-2-67và vân vân.

Cùng với nhau, những tính năng này làm cho Buồng đo độ ẩm nhiệt độ của LIB trở nên lý tưởng để đảm bảo chất lượng và xác nhận R&D trong các ngành công nghiệp ô tô, điện tử và hàng không vũ trụ.

Máy tính để bàn, đứng và đi bộ-Trong các tùy chọn buồng đo độ ẩm nhiệt độ LIB

Tên	Phòng thử nghiệm khí hậu nhỏ	Phòng thử nghiệm khí hậu thường trực	Đi bộ-Trong thử nghiệm khí hậu
Dung tích	TH-50: 800x1050x950mm TH-80: 900×1100×1000mm	Dung tích: 100L; 225L; 500L; 800L; 1000L	＞20m³
Thông lượng	Lý tưởng cho các linh kiện nhỏ, cảm biến, bo mạch	Các tập hợp con hoặc các lô-âm lượng trung bình	Kiểm tra hàng loạt các mặt hàng hoặc phương tiện nói chung
Tiết kiệm năng lượng	Tự động luân chuyển độ ẩm trong hệ thống tạo ẩm	Tự động luân chuyển độ ẩm trong hệ thống tạo ẩm	Tự động luân chuyển độ ẩm trong hệ thống tạo ẩm
Chi phí hoạt động	Thấp nhất	Trung bình	Cao nhất
Phạm vi tiêu chuẩn	Tuân thủ đầy đủ IEC/ISO/ASTM
Độ ồn	Nhỏ hơn hoặc bằng 65 dBA
Tốt nhất cho	R&D, QA, trường đại học	Dây chuyền QA sản xuất, phòng thí nghiệm độ tin cậy..	Thử nghiệm hệ thống ô tô, hàng không vũ trụ...

LIB cung cấp các buồng theo ba cấu hình để phù hợp với các nhu cầu thử nghiệm khác nhau:

Model để bàn (TH-50 / TH-80):Các thiết bị nhỏ gọn với khối lượng bên trong của50–80 L, hoàn hảo cho việc thử nghiệm PCB và-thành phần nhỏ. Mức độ tiếng ồn vẫn ở mức dưới đây60 dBA, thích hợp cho bàn thí nghiệm.

Model đứng (100–2000 L):Buồng chứa có dung lượng lớn hơn dành cho các tổ hợp điện tử hoàn chỉnh hoặc nhiều bo mạch PCB. Những ưu đãi nàyIEC 60068VàISO 16750tuân thủ cho các phòng thí nghiệm QA công nghiệp.

Đi bộ-Trong phòng ( Lớn hơn hoặc bằng 8 m³):Được thiết kế để thử nghiệm ở cấp độ hệ thống, bao gồm các bộ phận ô tô hoặc hàng không vũ trụ, duy trì độ chính xác tương tự như các đơn vị nhỏ hơn.

Tất cả các phiên bản đều hỗ trợ nhiệt độ từ –70 độ đến +150 độ , độ ẩm 20 %–98 % RH và các hệ thống tạo ẩm vòng kín-tiết kiệm năng lượng tái chế tới 70 % nước. Với cửa sổ quan sát bằng kính tùy chọn, cổng cáp và bộ điều khiển màn hình cảm ứng đa ngôn ngữ-, người dùng có thể dễ dàng theo dõi các bài kiểm tra nhiều giai đoạn phức tạp.

Các câu hỏi thường gặp về buồng đo nhiệt độ và độ ẩm

Câu hỏi 1: Nếu cần có cổng kiểm tra tùy chỉnh và cửa sổ xem, liệu việc giao hàng có bị chậm trễ không? Thời gian giao hàng nhanh nhất là gì?
Bạn không cần phải lo lắng về sự chậm trễ! Đối với các cổng thử nghiệm tiêu chuẩn hoặc kích thước cửa sổ thông thường, thời gian sản xuất không thay đổi. Nếu cần tùy chỉnh đặc biệt (chẳng hạn như-thiết kế không chuẩn), LIB sẽ sắp xếp việc chế tạo phù hợp và đảm bảo-giao hàng đúng thời hạn. Cửa sổ kính quang học thường chỉ thêm5–10 ngàyvà tiến độ được theo dõi chặt chẽ để giảm thiểu thời gian chờ đợi.

Câu 2: Chất làm lạnh nào được sử dụng ở Châu Âu? Theo quy định mới nhất về chất làm lạnh của Châu Âu, chất làm lạnh CO₂ có thể được sử dụng không?
Kể từ ngày 1 tháng 1 năm 2024, các quy định của Châu Âu yêu cầu chất làm lạnh có GWP (Tiềm năng nóng lên toàn cầu) nhỏ hơn hoặc bằng 150 đối với thiết bị phòng thí nghiệm. Chất làm lạnh của LIB hoàn toàn tuân thủ quy tắc này, đảm bảo phù hợp với môi trường và pháp lý. Tuy nhiên, chất làm lạnh CO₂ sử dụng công nghệ hệ thống khác và không thể thay thế trực tiếp.

Câu 3: Kính ở cửa sổ quan sát là loại kính gì và bằng chất liệu gì?
Cửa sổ quan sát được làm bằng kính rỗng hai lớp-cường lực với lớp màng chống- băng giá dẫn điện, đảm bảo độ bền và tầm nhìn rõ ràng trong quá trình thử nghiệm mà không bị sương giá cản trở.

Q4: Cửa kính nhúng có thể được lắp đặt riêng không?
Đúng. LIB chấp nhận tất cả các tùy chỉnh-không tiêu chuẩn, bao gồm cả cửa kính nhúng hoặc cấu hình đặc biệt, đảm bảo cả chức năng lẫn thiết kế thẩm mỹ.

Câu 5: Có chức năng báo động bằng âm thanh và hình ảnh không?
Đúng. Buồng bao gồm một báo động âm thanh theo tiêu chuẩn. Cảnh báo trực quan cũng có sẵn dưới dạng bản nâng cấp tùy chọn, cung cấp thông báo-theo thời gian thực cho các sự kiện quan trọng.

Liên hệ Công nghiệp LIB ngay hôm nay để yêu cầu bản demo, nhận báo giá hoặc tùy chỉnh buồng thử nghiệm PCB lý tưởng của bạn. Trải nghiệm độ chính xác, độ tin cậy và sự tuân thủ-cho mọi thử nghiệm, mọi lúc
