Trong các ngành-có nhịp độ phát triển nhanh chóng-ngày nay, từ điện tử ô tô đến vật liệu hàng không vũ trụ-việc kiểm tra độ tin cậy trong điều kiện nhiệt độ thay đổi nhanh chóng đã trở nên cần thiết. Mọi bộ phận, cảm biến và lắp ráp đều phải chịu được áp lực nhiệt khắc nghiệt trước khi tiếp cận thị trường. Buồng chu trình nhiệt độ di động cung cấp cho các phòng thí nghiệm một giải pháp mạnh mẽ, tiết kiệm không gian-để chu trình nhiệt độ-có độ chính xác cao, kết hợp khả năng điều khiển nâng cao, thiết kế-thân thiện với người dùng và các tùy chọn có thể tùy chỉnh để đảm bảo độ chính xác và khả năng lặp lại theo các tiêu chuẩn thử nghiệm nghiêm ngặt.
LIBBuồng chu trình nhiệt độ di độngmang lại-khả năng luân chuyển nhiệt độ phổ đầy đủ trong một cấu trúc nhỏ gọn. Được thiết kế theo các tiêu chuẩn IEC 60068-2{7}}14, MIL-STD-883H và JEDEC JESD22-A104, nó hỗ trợ tăng tốc độ kiểm tra tuổi thọ, đánh giá độ tin cậy và phân tích ứng suất vật liệu - tất cả đều có trong một nền tảng di động, cắm và chạy.
Nguyên lý phát triển và làm việc của buồng chu trình nhiệt độ di động
Sự phát triển của công nghệ đạp xe nhiệt
Chu trình nhiệt có nguồn gốc là một phương pháp-kiểm soát chất lượng trong ngành điện tử và hàng không vũ trụ. Các hệ thống ban đầu yêu cầu lắp đặt cố định, lớn với độ đồng đều nhiệt độ hạn chế. Các buồng di động hiện đại, như LIB, tích hợp hệ thống làm lạnh, lưu thông không khí và điều khiển tiên tiến vào một cấu trúc nhỏ hơn,-hiệu quả năng lượng-giúp mô phỏng môi trường chính xác ngay trên bàn làm việc hoặc sàn sản xuất.
Nguyên tắc làm việc cốt lõi
Buồng hoạt động bằng cách luân phiên làm nóng và làm mát các mẫu thử nghiệm giữa các mức nhiệt độ được lập trình. MỘThệ thống lạnhsử dụng chất làm lạnh-thân thiện với môi trường (R404A hoặc R449A) sẽ nhanh chóng làm giảm nhiệt độ, đồng thờimáy sưởi điệnnâng nó lên nhanh chóng. Haiquạt tuần hoàn ly tâmđảm bảo phân phối không khí đều, duy trì nhiệt độ đồng đều trong khoảng ± 0,5 độ.
Tại sao độ chính xác lại quan trọng
Chu kỳ nhiệt chính xác đảm bảo tính hợp lệ của dữ liệu. Ngay cả một sai lệch nhỏ về độ đồng đều của không khí cũng có thể làm sai lệch kết quả thử nghiệm trong suốt thời gian sử dụng. Thiết kế luồng không khí được tối ưu hóa của LIB ngăn chặn sự chênh lệch nhiệt độ, đảm bảo rằng mọi mẫu đều chịu áp lực môi trường giống nhau-cần thiết để đánh giá đạt/không đạt một cách nhất quán.
-Ưu điểm thân thiện với người dùng của buồng chu trình nhiệt độ di động LIB
 |
 |
|
| Người mẫu | TH-50 | TH-80 |
| Kích thước bên trong (mm) |
320x350x450 |
400x400x500 |
| Kích thước tổng thể (mm) | 800x1050x950 | 900×1100×1000 |
| Phạm vi nhiệt độ | -20 độ ~+150 độ | |
| Loại thấp | Ⅰ: -40 độ Ⅱ: -70 độ Ⅲ: -86 độ | |
| Biến động nhiệt độ | ± 0,5 độ | |
| Phạm vi độ ẩm | 10%/20%~95% | |
| Độ lệch nhiệt độ | ± 2,0 độ | |
| Tốc độ gia nhiệt | 3 độ / phút | |
| Tốc độ làm mát | 1 độ / phút | |
| Cảm biến nhiệt độ | Loại điện trở bạch kim PTR PT100Ω/MV A- | |
| Độ phân giải nhiệt độ | ± 0,001 độ | |

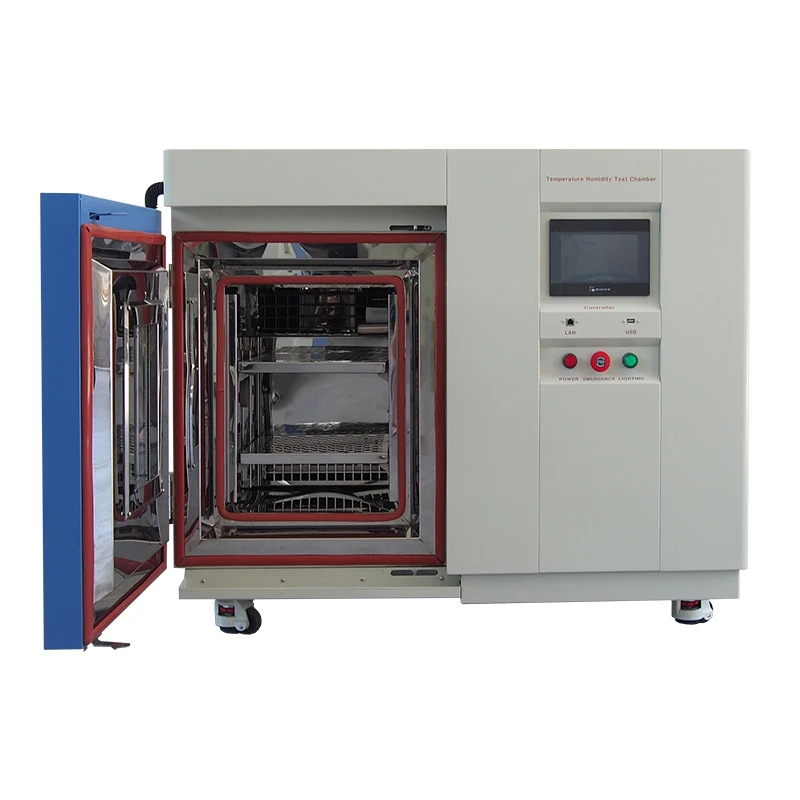

Thiết kế nhỏ gọn và di động
Buồng di động chỉ chiếm một diện tích820×1160×950mm, cho phép đặt liền mạch trên băng ghế hoặc bên cạnh các dây chuyền thử nghiệm. Bánh xe có thể khóa và chân có thể điều chỉnh giúp việc định vị lại trở nên đơn giản mà không làm mất đi sự ổn định.
Hoạt động-Tiếng ồn thấp, Hiệu suất cao-
Hoạt động bên dưới60 dBA, hệ thống chạy êm hơn máy in văn phòng tiêu chuẩn, đảm bảo không gian làm việc thoải mái ngay cả trong quá trình chuyển đổi nhiệt cường độ cao-lý tưởng cho các phòng thí nghiệm chính xác, phòng QA hoặc môi trường giáo dục.
Hệ thống điều khiển chính xác
LIB được tích hợpbộ điều khiển PIDVàCảm biến PT100 loại Aduy trì điều kiện thử nghiệm với độ phân giải 0,001 độ. Người dùng có thể xác định phạm vi nhiệt độ từ–70 độ đến +150 độvà tốc độ chu kỳ lên tớiLàm mát 3 độ/phút và sưởi ấm 5 độ/phút, đáp ứng các tiêu chuẩn khắt khe về xác minh độ tin cậy trong các ứng dụng ô tô và chất bán dẫn.
Năng lượng-Hệ thống hiệu quả
Phòng sử dụngđiều chế năng lượng thông minhthông qua điều khiển PID, tự động cân bằng đầu ra của máy nén và bộ sưởi trong giai đoạn ổn định và phục hồi. Thiết kế này làm giảm mức tiêu thụ năng lượng không cần thiết trong khi vẫn duy trì các điều kiện chính xác.
Thiết kế cấp nước và an toàn
Mô hình để bàn sử dụng mộtbình chứa nước gắn trên{0}}bằng taythay vì đầu vào tự động để chống tràn và duy trì sự ổn định. Nó cókhông bao gồm đèn báo mực nước cao/thấp, vì bể chứa có thể nhìn thấy rõ ràng để dễ theo dõi. Cách tiếp cận này tăng cường sự an toàn, đặc biệt là trong các thiết lập phòng thí nghiệm nhỏ gọn.
Độ bền lâu dài-
Nội thất buồng sử dụngthép không gỉ SUS304để chống ăn mòn, trong khi bên ngoài được làm từthép A3 sơn tĩnh điện-cho độ bền. Thiết kế hỗ trợ hoạt động liên tục 24/7 với mức bảo trì tối thiểu.
|
|
|
|
|

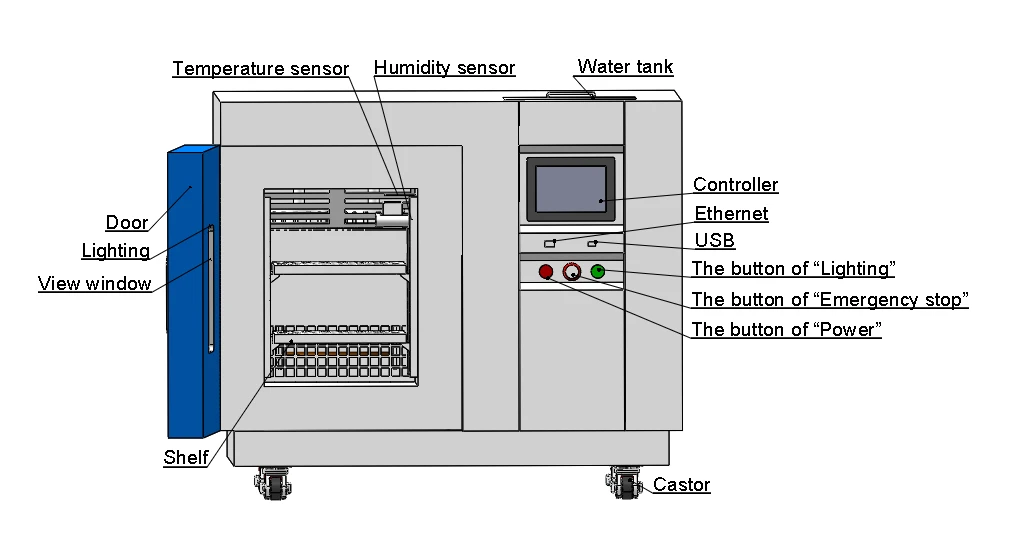

Bộ điều khiển |
Liên kết và USB | Lỗ cáp (Có thể tùy chỉnh) |
Tùy chọn tùy chỉnh mở rộng và dịch vụ hậu mãi-chuyên dụng dành cho buồng chu trình nhiệt độ LIB
Tùy chọn thiết kế phù hợp
LIB cung cấp các cấu hình tùy chỉnh về thể tích buồng, tốc độ làm mát và thiết kế vật cố định. Người dùng có thể yêu cầu thêm lỗ cáp, kệ gia cố (sức chứa lên tới 50 kg) hoặc giao diện truyền thông tích hợp (Ethernet, USB hoặc RS-485) để phù hợp với hệ thống thu thập dữ liệu của họ.
Khả năng tùy chỉnh và thay đổi nhiệt độ nhanh
Mặc dù nhỏ gọn nhưng buồng để bàn của LIB hỗ trợ các cấu hình không{0}}chuẩn chuẩn, bao gồmTốc độ thay đổi nhiệt độ 5 độ/phút hoặc thậm chí 10 độ/phúttheo yêu cầu. Điều này cho phép thử nghiệm sức chịu đựng ở tốc độ-cao có thể so sánh với các hệ thống-quy mô lớn, mang lại tính linh hoạt tuyệt vời cho hoạt động R&D chuyên ngành.
Tính năng an toàn toàn diện
Mỗi thiết bị LIB đều bao gồm-bảo vệ quá nhiệt, giảm-áp suất quá mức và bộ ngắt mạch độc lập. Khóa liên động an toàn tùy chọn ngăn cửa buồng mở trong quá trình chạy thử, bảo vệ cả người vận hành và mẫu.
Hỗ trợ sau bán hàng tận tâm-
Tất cả Buồng chu trình nhiệt độ di động LIB đều được nhà máy-chứng nhận làCE, UL và ISO 17025tiêu chuẩn. Khách hàng nhận được mộtbảo hành đầy đủ ba{0}}năm, hỗ trợ kỹ thuật trọn đời và quyền truy cập vào mạng lưới linh kiện toàn cầu-hầu hết các phụ tùng thay thế đều được vận chuyển trong vòng7–10 ngày.
Buồng chu trình nhiệt độ di động của LIB kết hợp độ chính xác của các hệ thống-công nghiệp với tính di động và hiệu quả cần thiết trong các phòng thí nghiệm hiện đại. Cho dù bạn đang thử nghiệm các tổ hợp điện tử, mô-đun ô tô hay vật liệu tổng hợp thì hệ thống nhỏ gọn này đều đảm bảo dữ liệu có thể tái tạo và độ tin cậy-trong thế giới thực.
Liên hệCông nghiệp LIBngay hôm nay để tìm hiểu cách Buồng chu trình nhiệt độ di động của chúng tôi có thể hợp lý hóa quá trình thử nghiệm của bạn, đẩy nhanh quá trình phát triển sản phẩm và giúp bạn đáp ứng các tiêu chuẩn toàn cầu cao nhất-ngay từ không gian làm việc của bạn.
